| Ονομασία μάρκας: | Xingtongli |
| Model Number: | GKD12-100CVC |
| MOQ: | 1 ομάδα |
| τιμή: | διαπραγματεύσιμα |
| Πληροφορίες συσκευασίας: | Ξύλινη κασετίνα |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |

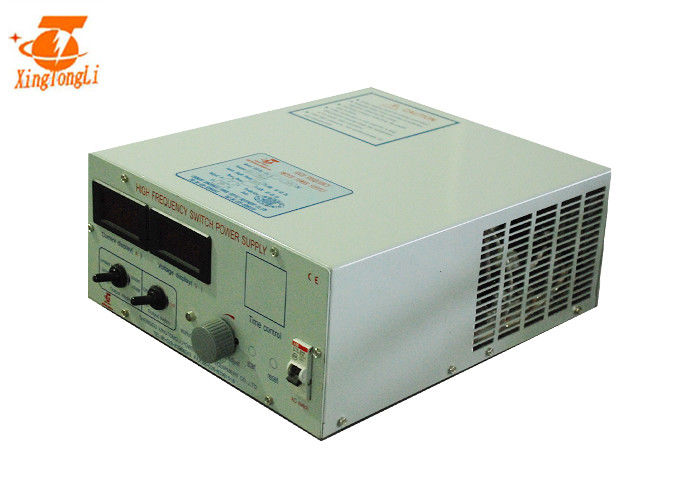

επιμεταλλώνοντας με ηλεκτρόλυση μηχανή διορθωτών χαλκού με το χρονόμετρο, έλεγχος επιτροπής
Μέσω του αντι ηλεκτρομαγνητικού φίλτρου παρέμβασης της EMI, άμεση διόρθωση, κύμα φίλτρων για να κάνει το πλέγμα ισχύος εναλλασσόμενου ρεύματος, μέσω του αναστροφέα για να μετατρέψει τη ΣΥΝΕΧΉ τάση στην τετραγωνική συχνότητα κυμάτων των δεκάδων ή τις εκατοντάδες του kHz, έπειτα μέσω της υψηλής συχνότητας απομόνωσης μετασχηματιστών, να μειώσει την τάση, και έπειτα μέσω της υψηλής συχνότητας ΣΥΝΕΧΟΎΣ τάσης παραγωγής φίλτρων. Μετά από τη δειγματοληψία, συγκρίνοντας, ενισχύοντας και ελέγχοντας, οδηγώντας κύκλωμα και κύκλος καθήκοντος ελέγχου μετατροπέων ισχύος IGBT για να λάβει τη σταθερή τάση παραγωγής (ή το ρεύμα παραγωγής).
Υπό τις συνθήκες εργασίας, η απώλεια δύναμης του σωλήνα ελέγχου του διορθωτή ηλεκτρολυτικής επιμετάλλωσης διακοπτών υψηλής συχνότητας είναι μικρή, η αποδοτικότητα μπορεί να φθάσει σε 75% - 90%, ο όγκος είναι μικρός, το βάρος είναι ελαφρύ, η ακρίβεια και ο συντελεστής κυματισμών είναι καλύτεροι από το διορθωτή πυριτίου. Η σειρά παραγωγής μπορεί να φθάσει στην ακρίβεια που απαιτείται από την παραγωγή. Ο διορθωτής ηλεκτρολυτικής επιμετάλλωσης έχει self-protection τη δυνατότητα, μπορεί να αρχίσει και να σταματήσει κατά βούληση κάτω από το φορτίο. Είναι εύκολο να συνδέσει με τον υπολογιστή, ο οποίος φέρνει τη μεγάλη ευκολία στην αυτόματη παραγωγή, έτσι έχει χρησιμοποιηθεί ευρέως στην επιμεταλλώνοντας με ηλεκτρόλυση βιομηχανία PCB.
Μερικά pics ακολουθήθηκαν
Πλάτη
Εφαρμογή
Το διαφορετικά βολτ και το ρεύμα έχουν τις διαφορετικές εφαρμογές
Προδιαγραφή
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ GKD12-100CVC | |||
| Εναλλασσόμενο ρεύμα εισαγωγής | 380V±10% | 3phase | 50/60Hz |
| Συνεχές ρεύμα παραγωγής | Βολτ | 0~12V διευθετήσιμος | |
| Τρέχων | 0~100A διευθετήσιμος | ||
| Δύναμη | 1.2KW | ||
| Αποδοτικότητα | >85% | ||
| Κυματισμός | <5> | ||
| Συχνότητα μετατροπής | 20KHz | ||
| Προστασία | Προστασία βραχυκυκλώματος Προστασία υπερθέρμανσης Προστασία έλλειψης φάσης Εισαγωγή πέρα από/προστασία χαμηλής τάσης |
||
| Συνθήκες εργασίας (Θερμοκρασία) |
-10℃~50℃ | Τρόπος ελέγχου | Έλεγχος επιτροπής Τηλεχειρισμός |
| Καθαρό βάρος | 7.5kg | Τρόπος εργασίας | Σταθερή τάση (βιογραφικό σημείωμα) Σταθερό ρεύμα (CC) |
| Διάσταση (χιλ.) | 273*222.5*88 | Δροσίζοντας τρόπος | Αερόψυξη |
1. 0~10V, 4~20mA, PLC, χρονόμετρο, αμπέρ-πρακτικό/ώρα αντίθετα, HMI μπορεί να παρασχεθεί
2. Τρόπος ελέγχου: Τοπικός έλεγχος ή τηλεχειρισμός (το μήκος του καλωδίου καθορίζεται από τους πελάτες)
3. Η Ιαπωνία IGBT (η επιλογή προεπιλογής) ή η Γερμανία IGBT υιοθετείται
4. Μετά από να φωσφοριηθεί, που γαλβανίζεται και το πλαστικό ψεκασμένος, τα πλαίσια έχει την άριστη λειτουργία αντίστασης διάβρωσης
5. Εύκολος να λειτουργήσει και repaire
Άλλα πλεονεκτήματα
1. Γραφείο
α: Υιοθέτηση της εντελώς ψηφοθετημένης κατεργασίας
β: Υιοθετώντας τη cold-rolled παραγωγή του φύλλου χάλυβα σιδήρου, μετά από το phosphorization, η επένδυση ψευδάργυρου, πλαστικός ψεκασμός, ο διορθωτής παίρνει την καλύτερη δομική δύναμη και αντιδιαβρωτικός.
γ: Το λογικό σχέδιο δομών, απομονωμένο σχέδιο αναστροφέων, μέρος διόρθωσης είναι κατάλληλο να αποσυνθέσει και να επιδιορθώσει λόγω της τακτοποιημένης συγκέντρωσής του.
δ: Το θερμαντικό σώμα παίρνει την καλύτερη επίδραση ψύξης λόγω 1,5 φορές του της ικανότητας.
2 ηλεκτρικό σύστημα ελέγχου
α: Ο διορθωτής υιοθετεί τον πλήρη φάση-μετατοπισμένο γέφυρα μαλακό έλεγχο διακοπτών, που εξασφαλίζει τη χαμηλότερη απώλεια δύναμης του IGBT. Η ικανότητα IGBT γίνεται 3 φορές μεγαλύτερη.
β: Ο κύριος μετασχηματιστής. Υιοθετεί τον άμορφο πυρήνα για να αυξήσει την αποδοτικότητα μετασχηματιστών και το δροσερό μετασχηματιστή, και όχι μόνο μπορεί να φωτίσει το βάρος διορθωτών, αλλά και μπορεί να ενισχύσει τη σταθερότητα και την αξιοπιστία διορθωτών. Στο στοιχειώδες στάδιό του, υιοθετεί τον εμποδίζοντας πυκνωτή σειράς.
γ: Το μαγνητικό κύκλωμα διορθώσεων απόκλισης αυτόματο υιοθετείται και η συνολική δύναμη του μαγνητικού πυρήνα παίρνει διευρυμένη 1,5 φορές.
3 δίοδος εμποδίων Schottky
α: Έχει επεκταθεί 4 φορές.
4 όλοι οι ελέγχοντας πίνακες παίρνουν την αντισηπτική επεξεργασία με την εισαγόμενη λάκκα.
Πώς να εγκαταστήσει το διορθωτή
Αυτό είναι τρόπος εγκαταστάσεων για το διορθωτή τηλεχειρισμού. Όχι μόνο αυτός ο τρόπος.
1. Για να συνδέσει το φραγμό χαλκού με το λουτρό/τη δεξαμενή
2. Να εξασφαλίσει την παροχή ηλεκτρικού ρεύματος/το διορθωτή στηρίζεται
3. Για να εξασφαλίσει υπάρχει αρκετό νερό για την παροχή ηλεκτρικού ρεύματος τύπων υδρόψυξης/το διορθωτή
4. Εμείς συμβουλές ότι όλοι οι διορθωτές πρέπει να απομονωθούν στην αύξηση της ζωής του.
Το κύριο κύκλωμα της παροχής ηλεκτρικού ρεύματος περιλαμβάνει τον κύριο μετασχηματιστή, τη συνέλευση διορθωτών δύναμης και μερικές άλλες δοκιμή και συσκευές προστασίας. Η κύρια λειτουργία μετασχηματιστών της παροχής ηλεκτρικού ρεύματος είναι να μειωθεί το ρεύμα/η τάση εναλλασσόμενου ρεύματος στην τάση που απαιτείται με τη διαδικασία ηλεκτρολυτικής επιμετάλλωσης. Ο thyristor διορθωτής χρησιμοποιεί έναν μετασχηματιστή συχνότητας (50Hz/60Hz), ενώ η υψηλής συχνότητας παροχή ηλεκτρικού ρεύματος μετατροπής χρησιμοποιεί έναν υψηλής συχνότητας μετασχηματιστή (10-50KHZ). Η συσκευή ανίχνευσης περιλαμβάνει το βολτόμετρο και τον τρέχοντα μετασχηματιστή. Η συσκευή προστασίας χρησιμοποιείται κυρίως για over-current την προστασία των στοιχείων διορθωτών παροχής ηλεκτρικού ρεύματος. Το κύκλωμα ελέγχου περιλαμβάνει thyristor ή IGBT, κύκλωμα ελέγχου ώθησης, μαλακό κύκλωμα έναρξης δύναμης, over-current, over-voltage κύκλωμα προστασίας, κύκλωμα προστασίας φάσης δύναμης.
|
