| Ονομασία μάρκας: | xingtongli |
| Model Number: | GKD500-60CVC |
| MOQ: | 1 ΜΟΝΆΔΑ |
| τιμή: | διαπραγματεύσιμα |
| Πληροφορίες συσκευασίας: | Ενιαίο ξύλινο μέγεθος συσκευασίας περίπτωσης: βάρος 750*560*780mm: 114kg |
| Όροι πληρωμής: | Η MoneyGram L/C, D/A, D/P, T/T, Western Union, |

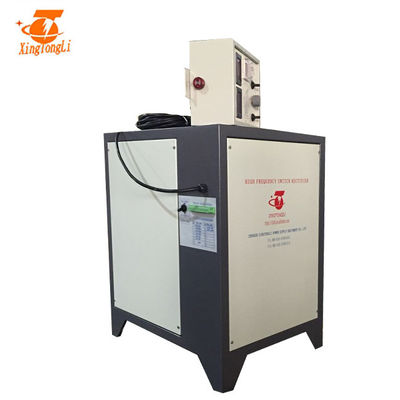

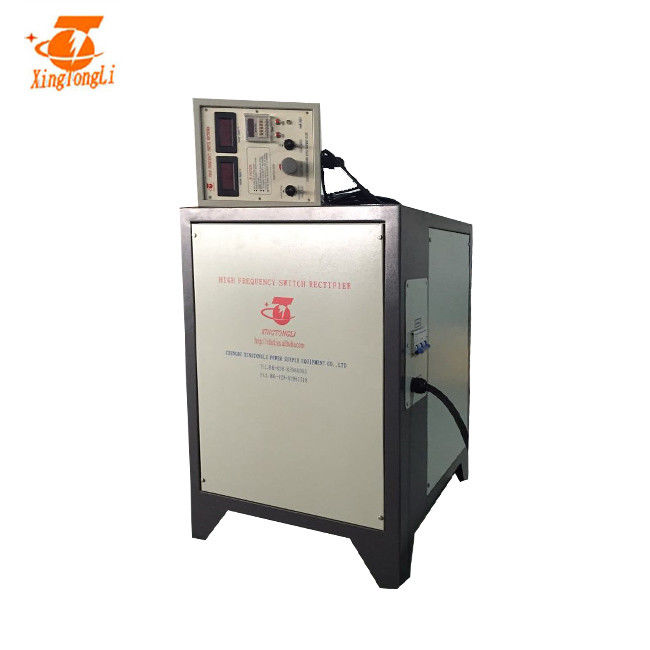

ELECTRODIALYSIS 500v 60a ΠΑΡΟΧΉ ΗΛΕΚΤΡΙΚΟΎ ΡΕΎΜΑΤΟΣ για την κατεργασία ύδατος με τη διεπαφή 4~20mA
intruduction
Εισαγωγή electrodialysis της παροχής ηλεκτρικού ρεύματος
Electrodialysis κατεργασίας ύδατος γίνεται όλο και περισσότερο δημοφιλές. Σύμφωνα με τα πιό πρόσφατα ηλεκτρονικά ερευνητικά αποτελέσματα, που συνδυάζονται με τις προηγμένες μεθόδους ελέγχου, η επιχείρησή μας έχει σχεδιάσει μια αφιερωμένη electrodialysis παροχή ηλεκτρικού ρεύματος. Αυτός ο electrodialysis διορθωτής χρησιμοποιεί την προηγμένη τεχνολογία διαμόρφωσης πλάτους σφυγμού, και χρησιμοποιεί τις υψηλής ποιότητας ενότητες IGBT και MOSFETs ως συσκευές μετατροπής δύναμης.
Η διαδικασία παραγωγής μας είναι πολύ τέλεια. Electrodialysis ο διορθωτής έχει τα πλεονεκτήματα του μικρού μεγέθους, της ελαφριάς, πλήρους λειτουργίας, σταθερής και αξιόπιστης απόδοσης. Υιοθετήστε το προηγμένο σύστημα ελέγχου DSP, με την αυτόματες μόνος-τρέχουσες σταθεροποίηση/τη λειτουργία σταθεροποίησης μόνος-τάσης, δεν αλλάζει με την τάση, υψηλή αξιοπιστία, που εξοπλίζεται επίσης με τη λειτουργία επέκτασης διεπαφών PLC και διεπαφών RS485, εύκολη να πραγματοποιήσει τον αυτόματο έλεγχο.
Προδιαγραφή
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ GKD500-40CVC | |||
| Εναλλασσόμενο ρεύμα εισαγωγής | 380V±10% | 3phase | 50/60Hz |
| Συνεχές ρεύμα παραγωγής | Βολτ | 0~500V διευθετήσιμος | |
| Τρέχων | 0~40A διευθετήσιμος | ||
| Δύναμη | 20KW | ||
| Αποδοτικότητα | >85% | ||
| συχνότητα παραγωγής | 40KHz σταθερός | ||
| Προστασία | Προστασία βραχυκυκλώματος Προστασία υπερθέρμανσης Προστασία έλλειψης φάσης Εισαγωγή πέρα από/προστασία χαμηλής τάσης |
||
| Συνθήκες εργασίας (Θερμοκρασία) |
-10℃~50℃ | Τρόπος ελέγχου | Έλεγχος επιτροπής Τηλεχειρισμός |
| Καθαρό βάρος | 90kg | Τρόπος εργασίας | Σταθερή τάση (βιογραφικό σημείωμα) Σταθερό ρεύμα (CC) |
| Διάσταση (χιλ.) | 715*485*860mm | Δροσίζοντας τρόπος | Αερόψυξη |
Αρχή εργασίας electrodialysis της παροχής ηλεκτρικού ρεύματος:
Η electrodialysis παροχή ηλεκτρικού ρεύματος αποτελείται κυρίως από ένα κύκλωμα φίλτρων διορθωτών, ένα κύκλωμα μετατροπής πλήρης-γεφυρών, έναν υψηλής συχνότητας μετασχηματιστή, έναν υψηλής συχνότητας διορθωτή, ένα κύκλωμα φίλτρων, ένα κύκλωμα παροχής βοηθητικού ηλεκτρικού ρεύματος, και ένα κύριο κύκλωμα μονάδων ελέγχου. Το κύριο κύκλωμα μονάδων ελέγχου αποτελείται κυρίως από ένα κύκλωμα προστασίας αποτυχίας φάσης, ένα κύκλωμα προστασίας θερμοκρασίας, ένα κύκλωμα προστασίας υπερφόρτωσης, ένα κύκλωμα προστασίας βραχυκυκλώματος και ένα κύκλωμα PWM με τη ρύθμιση pi.
Αφότου μεταστρέφεται η τριφασική τάση πλέγματος από τη electrodialysis παροχή ηλεκτρικού ρεύματος, και έπειτα αποκατεστημένος και φιλτράρεται, μια σταθεροποιημένη παροχή ηλεκτρικού ρεύματος 520VDC συνεχές ρεύμα λαμβάνεται και παρέχεται στο κύκλωμα αναστροφέων. Το κύκλωμα αναστροφέων αποτελείται κυρίως από μια υψηλής ισχύος field-effect MOSFET ενότητα (ή την ενότητα IGBT) για να διαμορφώσει ένα κύκλωμα μετατροπής πλήρης-γεφυρών. Όταν τα σήματα ελέγχου παραγωγής PWM οδηγούν αντίστοιχα τις ενότητες δύναμης μέσω της απομόνωσης, τα δύο σύνολα διαγώνιων σωλήνων ανοίγονται διαδοχικά. Κάτω από την υψηλής συχνότητας τάση σφυγμού μετασχηματιστών αρχική υψηλής συχνότητας, η δευτεροβάθμια τάση παρέχεται από τον υψηλής συχνότητας διορθωτή μετασχηματιστών στο φορτίο.
υψηλή ταχύτητα επεξεργασίας και ούτω καθεξής.
|
Γραφείο: ηλεκτρολυτικοί διορθωτές επιστρώματος αερόψυξης 48v 100A οι IGBT με το χρονόμετρο υιοθετούν τις μαγνητικές συνδέσεις περικοπών, μειώνουν τις απώλειες ρευμάτων στροβίλου, και τη ζωγραφική ψεκασμού γραφείων συνολικά |
Δομή: ηλεκτρολυτικοί διορθωτές επιστρώματος αερόψυξης 48v 100A οι IGBT με το χρονόμετρο με το λογικό σχέδιο δομών, απομόνωσαν το μέρος αναστροφέων και, το μέρος διόρθωσης, κατάλληλα να αποσυνθέσουν και τη συντήρηση |
|
Θερμαντικό σώμα: η ικανότητα θερμαντικών σωμάτων που επεκτείνεται 1,5 φορές, σιγουρεύεται την καλύτερη επίδραση ψύξης |
τρόπος ελέγχου διακοπτών: υιοθετήστε την πλήρη φάση γεφυρών που μετατοπίζει το μαλακό διακόπτη, reduct απώλεια IGBT, εκτός από την ενέργεια |
|
Κύριος μετασχηματιστής: ο διορθωτής τρόπου IGBT TR διακοπτών 60v 125A για το σύστημα electrochilorination υιοθετεί τον άμορφο πυρήνα, αποδοτικότητα μετασχηματιστών αύξησης, reduct η άνοδος θερμοκρασίας μετασχηματιστών, έκοψε το βάρος διορθωτών, βελτιώνει τη σταθερότητα παροχής ηλεκτρικού ρεύματος, αξιοπιστία |
Πυρήνας & δίοδος Schottky: ικανότητα πυρήνων που επεκτείνεται 1,5 φορές η schottky δίοδος επεκτείνεται 4 φορές
|
|
Πίνακας: όλοι οι πίνακες ελέγχου έκαναν την επεξεργασία αντιδιαβρωτικού με την εισαγόμενη αμυντική τρία λάκκα |
IGBT: Η ικανότητα IGBT που επεκτείνεται 3 φορές, καθιστά την παροχή ηλεκτρικού ρεύματος πιό αξιόπιστη |
Πώς να εγκαταστήσει το διορθωτή
Αυτό είναι τρόπος εγκαταστάσεων για το διορθωτή τηλεχειρισμού. Όχι μόνο αυτός ο τρόπος.
1. Για να συνδέσει το φραγμό χαλκού με το λουτρό/τη δεξαμενή
2. Να εξασφαλίσει την παροχή ηλεκτρικού ρεύματος/το διορθωτή στηρίζεται
3. Για να εξασφαλίσει υπάρχει αρκετό νερό για την παροχή ηλεκτρικού ρεύματος τύπων υδρόψυξης/το διορθωτή
4. Εμείς συμβουλές ότι όλοι οι διορθωτές πρέπει να απομονωθούν στην αύξηση της ζωής του.
Άλλα πλεονεκτήματα
1. Γραφείο
α: Υιοθέτηση της εντελώς ψηφοθετημένης κατεργασίας
β: Υιοθετώντας τη cold-rolled παραγωγή του φύλλου χάλυβα σιδήρου, μετά από το phosphorization, η επένδυση ψευδάργυρου, πλαστικός ψεκασμός, ο διορθωτής παίρνει την καλύτερη δομική δύναμη και αντιδιαβρωτικός.
γ: Το λογικό σχέδιο δομών, απομονωμένο σχέδιο αναστροφέων, μέρος διόρθωσης είναι κατάλληλο να αποσυνθέσει και να επιδιορθώσει λόγω της τακτοποιημένης συγκέντρωσής του.
δ: Το θερμαντικό σώμα παίρνει την καλύτερη επίδραση ψύξης λόγω 1,5 φορές του της ικανότητας.
2 ηλεκτρικό σύστημα ελέγχου
α: Ο διορθωτής υιοθετεί τον πλήρη φάση-μετατοπισμένο γέφυρα μαλακό έλεγχο διακοπτών, που εξασφαλίζει τη χαμηλότερη απώλεια δύναμης του IGBT. Η ικανότητα IGBT γίνεται 3 φορές μεγαλύτερη.
β: Ο κύριος μετασχηματιστής. Υιοθετεί τον άμορφο πυρήνα για να αυξήσει την αποδοτικότητα μετασχηματιστών και το δροσερό μετασχηματιστή, και όχι μόνο μπορεί να φωτίσει το βάρος διορθωτών, αλλά και μπορεί να ενισχύσει τη σταθερότητα και την αξιοπιστία διορθωτών. Στο στοιχειώδες στάδιό του, υιοθετεί τον εμποδίζοντας πυκνωτή σειράς.
γ: Το μαγνητικό κύκλωμα διορθώσεων απόκλισης αυτόματο υιοθετείται και η συνολική δύναμη του μαγνητικού πυρήνα παίρνει διευρυμένη 1,5 φορές.
3 δίοδος εμποδίων Schottky
α: Έχει επεκταθεί 4 φορές.
4 όλοι οι ελέγχοντας πίνακες παίρνουν την αντισηπτική επεξεργασία με την εισαγόμενη λάκκα.
|
|
