Επιμεταλλώνοντας με ηλεκτρόλυση παροχή ηλεκτρικού ρεύματος
>
|
|
| Τόπος καταγωγής | Κίνα |
| Μάρκα | xingtongli |
| Πιστοποίηση | ISO CE RoHS |
| Αριθμό μοντέλου | GKD20-1000CVC |
διορθωτής επένδυσης 20V 1000A igbt βασισμένος
Προδιαγραφή
| ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ GKD20-1000CVC | |||
| Εναλλασσόμενο ρεύμα εισαγωγής | 380V±10% | φάση 3 | 50/60Hz |
| Συνεχές ρεύμα παραγωγής | Βολτ | 0~20V διευθετήσιμος | |
| Τρέχων | 0~1000A διευθετήσιμος | ||
| Δύναμη | 20KW | ||
| Αποδοτικότητα | >85% | ||
| συχνότητα παραγωγής | 40KHz σταθερός | ||
| κυματισμός παραγωγής | 5% αποτελεσματική αξία | ||
| Προστασία | Προστασία βραχυκυκλώματος Προστασία υπερθέρμανσης Προστασία έλλειψης φάσης Εισαγωγή πέρα από/προστασία χαμηλής τάσης |
||
| Συνθήκες εργασίας (Θερμοκρασία) |
-10℃~50℃ | Τρόπος ελέγχου | Έλεγχος επιτροπής Τηλεχειρισμός |
| Καθαρό βάρος | 45kg | Τρόπος εργασίας | Σταθερή τάση (βιογραφικό σημείωμα) Σταθερό ρεύμα (CC) |
| Διάσταση (χιλ.) | 690*550*520mm | Δροσίζοντας τρόπος |
αέρας ψύξη |
χαρακτηριστικά γνωρίσματα διορθωτών επένδυσης 20V 1000A igbt βασισμένα
|
Γραφείο: Το γραφείο υιοθετεί τις μαγνητικές συνδέσεις περικοπών, μειώνει τις απώλειες ρευμάτων στροβίλου, και τη ζωγραφική ψεκασμού γραφείων συνολικά |
Δομή: Το λογικό σχέδιο δομών, απομόνωσε το μέρος αναστροφέων και, το μέρος διόρθωσης, κατάλληλα να αποσυνθέσουν και τη συντήρηση |
|
Θερμαντικό σώμα: η ικανότητα θερμαντικών σωμάτων που επεκτείνεται 1,5 φορές, σιγουρεύεται την καλύτερη επίδραση ψύξης |
τρόπος ελέγχου διακοπτών: υιοθετήστε την πλήρη φάση γεφυρών που μετατοπίζει το μαλακό διακόπτη, reduct απώλεια IGBT, εκτός από την ενέργεια |
|
Κύριος μετασχηματιστής: υιοθετεί τον άμορφο πυρήνα, αποδοτικότητα μετασχηματιστών αύξησης, reduct η άνοδος θερμοκρασίας μετασχηματιστών, κόβει το βάρος διορθωτών, βελτιώνει τη σταθερότητα παροχής ηλεκτρικού ρεύματος, αξιοπιστία |
Πυρήνας & δίοδος Schottky: ικανότητα πυρήνων που επεκτείνεται 1,5 φορές η schottky δίοδος επεκτείνεται 4 φορές
|
|
Πίνακας: όλοι οι πίνακες ελέγχου έκαναν την επεξεργασία αντιδιαβρωτικού με την εισαγόμενη αμυντική τρία λάκκα |
IGBT: Η ικανότητα IGBT που επεκτείνεται 3 φορές, καθιστά την παροχή ηλεκτρικού ρεύματος πιό αξιόπιστη |

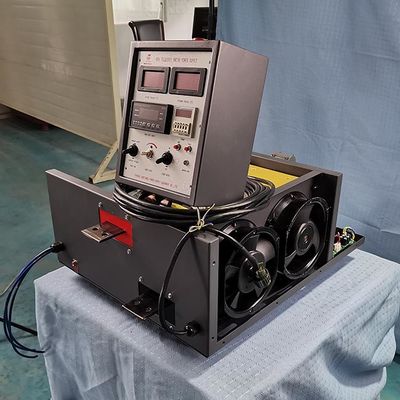

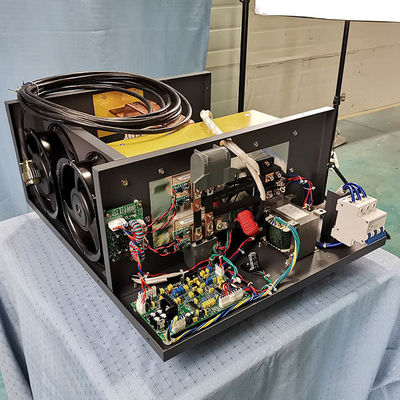

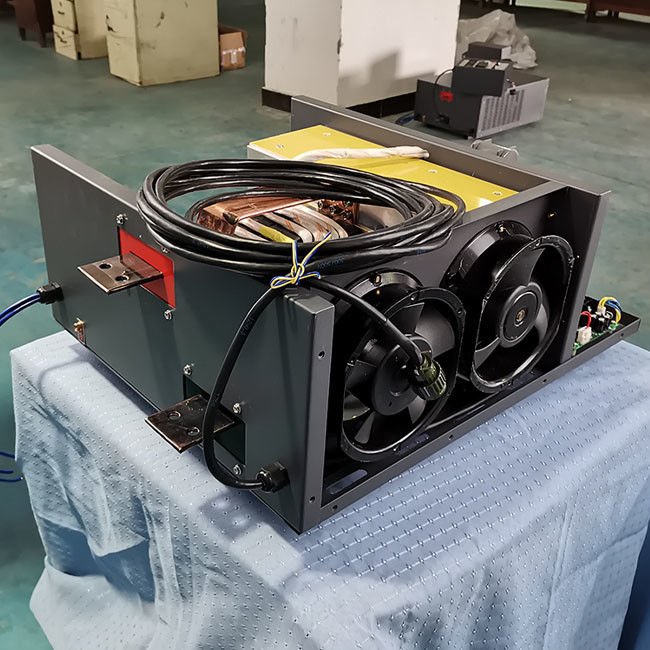

20V 1000A igbt βάσισε την εικόνα διορθωτών επένδυσης:
Η ΔΙΑΦΟΡΑ ΜΕΤΑΞΥ ΤΟΥ ΔΙΟΡΘΩΤΉ ΔΙΑΚΟΠΤΏΝ SCR & IGBT
1, αποδοτικότητα
SCR: 70%
IGBT: 90%
2, μετασχηματιστής
SCR: Μετασχηματιστής συχνότητας ισχύος, μεγάλος όγκος για 200kg
IGBT: χωρίς μετασχηματιστή συχνότητας ισχύος
3, ενέργεια - αποδοτικότητα αποταμίευσης
SCR: κακός
IGBT: ενέργεια - αποταμίευση για 15%-30%
4, έναρξη/στάση με το φορτίο
SCR: μην μπορέστε
IGBT: μπορέστε
5, κύκλωμα ελέγχου
SCR: Σύνθετος, αίτημα σύγχρονοι και δύσκολοι να ενσωματώσει
IGBT: χρησιμοποιήστε τον απλό πίνακα ολοκληρωμένων κυκλωμάτων, και την αντιδιαβρωτική επεξεργασία κλειστή εντελώς.
6, σταθερή τρέχουσα ακρίβεια
SCR: <5%
IGBT: <1%
7, δροσίζοντας τρόπος
SCR: νερό/έλαιο/αερόψυξη
IGBT: νερό/αερόψυξη
8, συχνότητα εργασίας
SCR: 50HZ
IGBT: 20KHZ
9, τρόπος ελέγχου
SCR: Ώθηση μετατόπισης φάσης
IGBT: PWM
10, συνεχές ρεύμα παραγωγής
SCR: ημίκυμα
IGBT: ΣΥΝΕΧΕΣ τετραγωνικό κύμα υψηλής πυκνότητας
11, διαταραχή στο πλέγμα δύναμης
SCR: μεγάλος, μη εύκολος να αποβάλει
IGBT: μικρός, εύκολος να αποβάλει
12, μέγεθος και βάρος
SCR: μεγάλο μέγεθος και βαρύς
IGBT: μικρός και ελαφρύς
13, επιτρεπόμενη σειρά διακύμανσης της τάσης εισαγωγής
SCR: ±10%
IGBT: ±15%
εγκατάσταση διορθωτών επένδυσης 20V 1000A igbt εδρευμένη
| 1, τοποθετώντας το διορθωτή και κρατά τη σταθερότητα σωμάτων εξασφαλίστε καλό εξαερισμό. |
| 2, ελέγχοντας το διορθωτή υποβολής σε ανοδική οξείδωση καλύπτουν έξω εάν χαλαρώνοντας. |
| 3, συνδέοντας κοχύλι στο έδαφος για να αποτρέψει τη στατική ηλεκτρική ενέργεια. |
| 4, Conecting το καλώδιο εισαγωγής εναλλασσόμενου ρεύματος |
| 5, συνδέοντας τους φραγμούς χαλκού ΣΥΝΕΧΟΥΣ παραγωγής |
| 6, συνδέοντας το κιβώτιο τηλεχειρισμού διορθωτών, εάν ο τοπικός έλεγχος, πηδά αυτό το βήμα |
| 7, ανοίγουν το διακόπτη αέρα, κατόπιν οι ενάρξεις ανεμιστήρων για να περιστραφούν και το φως δεικτών δύναμης. |
| 8, δεξιόστροφο κουμπί ρύθμισης περιστροφής, αυξήσεις βαθμού βολτόμετρων, εργασία δείχνουν τον ελαφρύ φωτισμό. |
| 9, ρυθμίζουν το εξόγκωμα στο μέγιστο, κατόπιν το βολτόμετρο πρέπει να δείξει την εκτιμημένη τάση, ο τρέχων μετρητής δείχνει τον όγκο φορτίων αναλόγως. |
| 10, αποσυνδέουν το διακόπτη αέρα, κλείνουν το διορθωτή |
διαδικασία προϊόντων:
