διορθωτής υποβολής σε ανοδική οξείδωση 36V 1000A
Η σειρά εφαρμογής του διορθωτή υποβολής σε ανοδική οξείδωση περιλαμβάνει την υποβολή σε ανοδική οξείδωση σχεδιαγράμματος αργιλίου, τα προϊόντα αργιλίου υποβάλλοντας σε ανοδική οξείδωση το χρωματισμό, υποβάλλοντας σε ανοδική οξείδωση σκληρά, κ.λπ. Η τρέχουσα σειρά παροχής ηλεκτρικού ρεύματος υποβολής σε ανοδική οξείδωση είναι 1A~30000A, και η σειρά τάσης παροχής ηλεκτρικού ρεύματος Anodzing είναι 1 V~2000V.
Προδιαγραφή
ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ GKD36-1000CVC | |||
Εναλλασσόμενο ρεύμα εισαγωγής | 380V±10% | φάση 3 | 50/60Hz |
Συνεχές ρεύμα παραγωγής | Βολτ | 0~36V διευθετήσιμος | |
Τρέχων | 0~1000A διευθετήσιμος | ||
Δύναμη | 36KW | ||
Αποδοτικότητα | >85% | ||
συχνότητα παραγωγής | 40KHz σταθερός | ||
κυματισμός παραγωγής | 5% | ||
Προστασία | Προστασία βραχυκυκλώματος Προστασία υπερθέρμανσης Προστασία έλλειψης φάσης Εισαγωγή πέρα από/προστασία χαμηλής τάσης |
||
Συνθήκες εργασίας (Θερμοκρασία) |
-10℃~50℃ | Τρόπος ελέγχου | Έλεγχος επιτροπής Τηλεχειρισμός |
Καθαρό βάρος | 250kg | Τρόπος εργασίας | Σταθερή τάση (βιογραφικό σημείωμα) Σταθερό ρεύμα (CC) |
Διάσταση (χιλ.) | 790*910*1080mm | Δροσίζοντας τρόπος |
αέρας ψύξη |
χαρακτηριστικά γνωρίσματα διορθωτών υποβολής σε ανοδική οξείδωση 36V 1000A

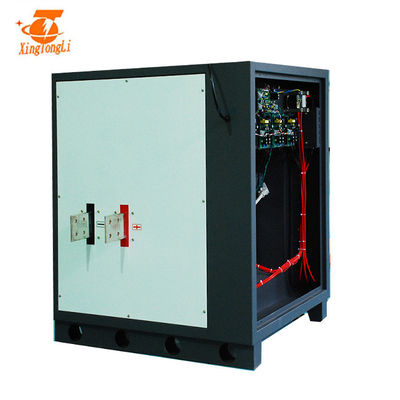

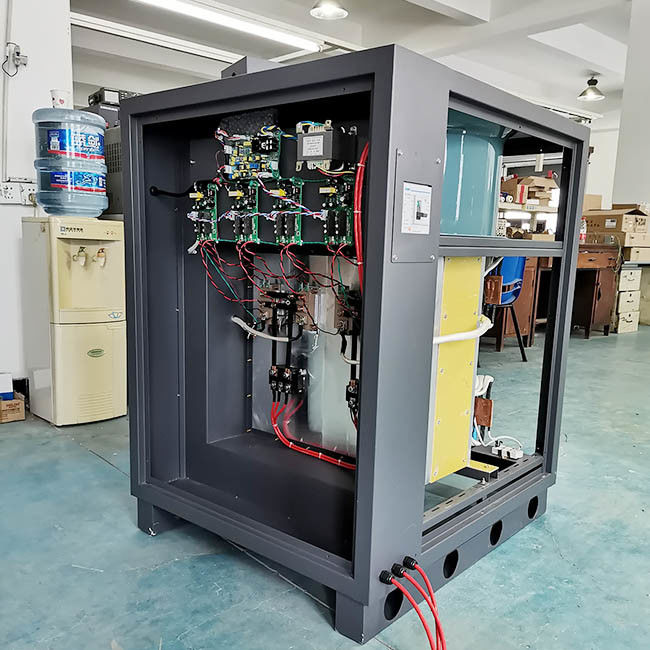

εικόνα διορθωτών διορθωτών υποβολής σε ανοδική οξείδωση 36V 1000A:
Η ΔΙΑΦΟΡΑ ΜΕΤΑΞΥ ΤΟΥ ΔΙΟΡΘΩΤΉ ΔΙΑΚΟΠΤΏΝ SCR & IGBT
1, αποδοτικότητα
SCR: 70%
IGBT: 90%
2, μετασχηματιστής
SCR: Μετασχηματιστής συχνότητας ισχύος, μεγάλος όγκος για 200kg
IGBT: χωρίς μετασχηματιστή συχνότητας ισχύος
3, ενέργεια - αποδοτικότητα αποταμίευσης
SCR: κακός
IGBT: ενέργεια - αποταμίευση για 15%-30%
4, έναρξη/στάση με το φορτίο
SCR: μην μπορέστε
IGBT: μπορέστε
5, κύκλωμα ελέγχου
SCR: Σύνθετος, αίτημα σύγχρονοι και δύσκολοι να ενσωματώσει
IGBT: χρησιμοποιήστε τον απλό πίνακα ολοκληρωμένων κυκλωμάτων, και την αντιδιαβρωτική επεξεργασία κλειστή εντελώς.
6, σταθερή τρέχουσα ακρίβεια
SCR: <5%
IGBT: <1%
7, δροσίζοντας τρόπος
SCR: νερό/έλαιο/αερόψυξη
IGBT: νερό/αερόψυξη
8, συχνότητα εργασίας
SCR: 50HZ
IGBT: 20KHZ
9, τρόπος ελέγχου
SCR: Ώθηση μετατόπισης φάσης
IGBT: PWM
10, συνεχές ρεύμα παραγωγής
SCR: ημίκυμα
IGBT: ΣΥΝΕΧΕΣ τετραγωνικό κύμα υψηλής πυκνότητας
11, διαταραχή στο πλέγμα δύναμης
SCR: μεγάλος, μη εύκολος να αποβάλει
IGBT: μικρός, εύκολος να αποβάλει
12, μέγεθος και βάρος
SCR: μεγάλο μέγεθος και βαρύς
IGBT: μικρός και ελαφρύς
13, επιτρεπόμενη σειρά διακύμανσης της τάσης εισαγωγής
SCR: ±10%
IGBT: ±15%
εγκατάσταση διορθωτών υποβολής σε ανοδική οξείδωση 36V 1000A
1, τοποθετώντας το διορθωτή και κρατά τη σταθερότητα σωμάτων εξασφαλίστε καλό εξαερισμό. |
2, ελέγχοντας το διορθωτή υποβολής σε ανοδική οξείδωση καλύπτουν έξω εάν χαλαρώνοντας. |
3, συνδέοντας κοχύλι στο έδαφος για να αποτρέψει τη στατική ηλεκτρική ενέργεια. |
4, Conecting το καλώδιο εισαγωγής εναλλασσόμενου ρεύματος |
5, συνδέοντας τους φραγμούς χαλκού ΣΥΝΕΧΟΥΣ παραγωγής |
6, συνδέοντας το κιβώτιο τηλεχειρισμού διορθωτών, εάν ο τοπικός έλεγχος, πηδά αυτό το βήμα |
7, ανοίγουν το διακόπτη αέρα, κατόπιν οι ενάρξεις ανεμιστήρων για να περιστραφούν και το φως δεικτών δύναμης. |
8, δεξιόστροφο κουμπί ρύθμισης περιστροφής, αυξήσεις βαθμού βολτόμετρων, εργασία δείχνουν τον ελαφρύ φωτισμό. |
9, ρυθμίζουν το εξόγκωμα στο μέγιστο, κατόπιν το βολτόμετρο πρέπει να δείξει την εκτιμημένη τάση, ο τρέχων μετρητής δείχνει τον όγκο φορτίων αναλόγως. |
10, αποσυνδέουν το διακόπτη αέρα, κλείνουν το διορθωτή |
