Τόπος καταγωγής | ΚΙΝΑ |
Μάρκα | xingtongli |
Πιστοποίηση | ISO CE RoHS |
Αριθμό μοντέλου | GKDH24-200CVC |
Προδιαγραφή
ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ GKDH24-100CVC | |||
Εναλλασσόμενο ρεύμα εισαγωγής | 380V±10% | 1 φάση | 50/60Hz |
Συνεχές ρεύμα παραγωγής | Βολτ | 0~24V διευθετήσιμος | |
Τρέχων | 0~200A διευθετήσιμος | ||
Δύναμη | 4.8KW | ||
Αποδοτικότητα | >85% | ||
συχνότητα παραγωγής | 40KHz σταθερός | ||
αντίστροφος τρόπος | χειρωνακτικός και αυτόματος | ||
αντίστροφος χρόνος | 0~9999 λεπτά | ||
Προστασία | Προστασία βραχυκυκλώματος Προστασία υπερθέρμανσης Προστασία έλλειψης φάσης Εισαγωγή πέρα από/προστασία χαμηλής τάσης |
||
Συνθήκες εργασίας (Θερμοκρασία) |
-10℃~50℃ | Τρόπος ελέγχου | Έλεγχος επιτροπής Τηλεχειρισμός |
Καθαρό βάρος | 16.5kg | Τρόπος εργασίας | Σταθερή τάση (βιογραφικό σημείωμα) Σταθερό ρεύμα (CC) |
Διάσταση (χιλ.) | 230*370*380mm | Δροσίζοντας τρόπος |
αέρας ψύξη |
αντιστρέψιμα χαρακτηριστικά γνωρίσματα παροχής ηλεκτρικού ρεύματος 24V 200A
υιοθετεί τον άμορφο πυρήνα, αποδοτικότητα μετασχηματιστών αύξησης, reduct η άνοδος θερμοκρασίας μετασχηματιστών, κόβει το βάρος διορθωτών, βελτιώνει τη σταθερότητα παροχής ηλεκτρικού ρεύματος, αξιοπιστία
Πυρήνας & δίοδος Schottky:
ικανότητα πυρήνων που επεκτείνεται 1,5 φορές
η schottky δίοδος επεκτείνεται 4 φορές
Πίνακας:
όλοι οι πίνακες ελέγχου έκαναν την επεξεργασία αντιδιαβρωτικού με την εισαγόμενη αμυντική τρία λάκκα
IGBT:
Η ικανότητα IGBT που επεκτείνεται 3 φορές, καθιστά την παροχή ηλεκτρικού ρεύματος πιό αξιόπιστη

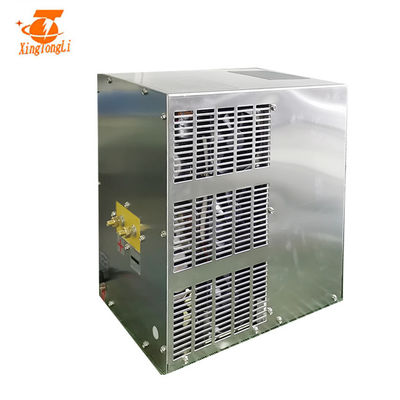

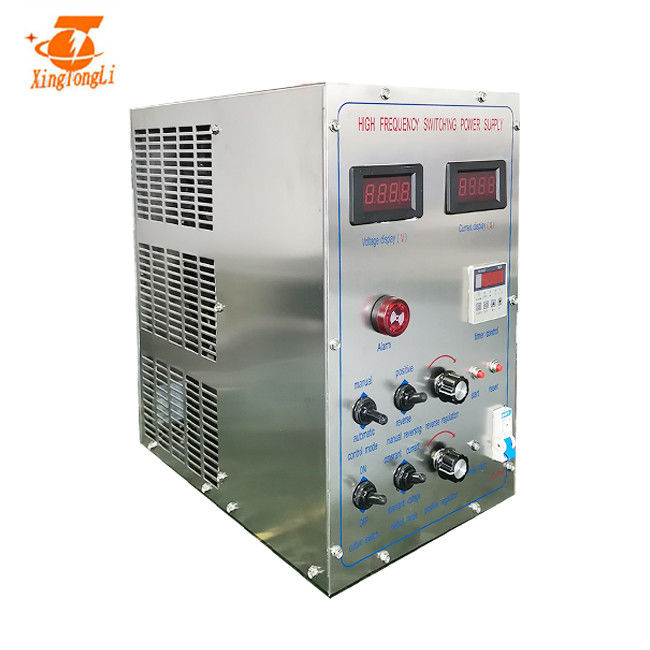

αντιστρέψιμη εικόνα παροχής ηλεκτρικού ρεύματος 24V 200A:
Η ΔΙΑΦΟΡΑ ΜΕΤΑΞΥ ΤΟΥ ΔΙΟΡΘΩΤΉ ΔΙΑΚΟΠΤΏΝ SCR & IGBT
1, αποδοτικότητα
SCR: 70%
IGBT: 90%
2, μετασχηματιστής
SCR: Μετασχηματιστής συχνότητας ισχύος, μεγάλος όγκος για 200kg
IGBT: χωρίς μετασχηματιστή συχνότητας ισχύος
3, ενέργεια - αποδοτικότητα αποταμίευσης
SCR: κακός
IGBT: ενέργεια - αποταμίευση για 15%-30%
4, έναρξη/στάση με το φορτίο
SCR: μην μπορέστε
IGBT: μπορέστε
5, κύκλωμα ελέγχου
SCR: Σύνθετος, αίτημα σύγχρονοι και δύσκολοι να ενσωματώσει
IGBT: χρησιμοποιήστε τον απλό πίνακα ολοκληρωμένων κυκλωμάτων, και την αντιδιαβρωτική επεξεργασία κλειστή εντελώς.
6, σταθερή τρέχουσα ακρίβεια
SCR: <5%
IGBT: <1%
7, δροσίζοντας τρόπος
SCR: νερό/έλαιο/αερόψυξη
IGBT: νερό/αερόψυξη
8, συχνότητα εργασίας
SCR: 50HZ
IGBT: 20KHZ
9, τρόπος ελέγχου
SCR: Ώθηση μετατόπισης φάσης
IGBT: PWM
10, συνεχές ρεύμα παραγωγής
SCR: ημίκυμα
IGBT: ΣΥΝΕΧΕΣ τετραγωνικό κύμα υψηλής πυκνότητας
11, διαταραχή στο πλέγμα δύναμης
SCR: μεγάλος, μη εύκολος να αποβάλει
IGBT: μικρός, εύκολος να αποβάλει
12, μέγεθος και βάρος
SCR: μεγάλο μέγεθος και βαρύς
IGBT: μικρός και ελαφρύς
13, επιτρεπόμενη σειρά διακύμανσης της τάσης εισαγωγής
SCR: ±10%
IGBT: ±15%
αντιστρέψιμη εγκατάσταση παροχής ηλεκτρικού ρεύματος 24V 200A
1, τοποθετώντας το διορθωτή και κρατά τη σταθερότητα σωμάτων εξασφαλίστε καλό εξαερισμό. |
2, ελέγχοντας το διορθωτή υποβολής σε ανοδική οξείδωση καλύπτουν έξω εάν χαλαρώνοντας. |
3, συνδέοντας κοχύλι στο έδαφος για να αποτρέψει τη στατική ηλεκτρική ενέργεια. |
4, Conecting το καλώδιο εισαγωγής εναλλασσόμενου ρεύματος |
5, συνδέοντας τους φραγμούς χαλκού ΣΥΝΕΧΟΥΣ παραγωγής |
6, συνδέοντας το κιβώτιο τηλεχειρισμού διορθωτών, εάν ο τοπικός έλεγχος, πηδά αυτό το βήμα |
7, ανοίγουν το διακόπτη αέρα, κατόπιν οι ενάρξεις ανεμιστήρων για να περιστραφούν και το φως δεικτών δύναμης. |
8, δεξιόστροφο κουμπί ρύθμισης περιστροφής, αυξήσεις βαθμού βολτόμετρων, εργασία δείχνουν τον ελαφρύ φωτισμό. |
9, ρυθμίζουν το εξόγκωμα στο μέγιστο, κατόπιν το βολτόμετρο πρέπει να δείξει την εκτιμημένη τάση, ο τρέχων μετρητής δείχνει τον όγκο φορτίων αναλόγως. |
10, αποσυνδέουν το διακόπτη αέρα, κλείνουν το διορθωτή |
αντιστρέψιμα πλεονεκτήματα παροχής ηλεκτρικού ρεύματος 24V 200A:
