Τόπος καταγωγής | Κίνα |
Μάρκα | xingtongli |
Πιστοποίηση | ISO CE |
Αριθμό μοντέλου | GKD12-150CVC |
μικρός διορθωτής 150A 12V ΣΥΝΕΧΟΎΣ επένδυσης IGBT με τη διεπαφή 4~20mA
Προδιαγραφή
ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ GKD12-150CVC | |||
Εναλλασσόμενο ρεύμα εισαγωγής | 220V±10% | 1phase | 50/60Hz |
Συνεχές ρεύμα παραγωγής | Βολτ | 0~12V διευθετήσιμος | |
Τρέχων | 0~150A διευθετήσιμος | ||
Δύναμη | 2.4KW | ||
Αποδοτικότητα | >85% | ||
συχνότητα παραγωγής | 40KHz σταθερός | ||
Προστασία | Προστασία βραχυκυκλώματος Προστασία υπερθέρμανσης Προστασία έλλειψης φάσης Εισαγωγή πέρα από/προστασία χαμηλής τάσης |
||
Συνθήκες εργασίας (Θερμοκρασία) |
-10℃~50℃ | Τρόπος ελέγχου | Έλεγχος επιτροπής Τηλεχειρισμός |
Καθαρό βάρος | 15kg | Τρόπος εργασίας | Σταθερή τάση (βιογραφικό σημείωμα) Σταθερό ρεύμα (CC) |
Διάσταση (χιλ.) |
49*39*19cm |
Δροσίζοντας τρόπος | αερόψυξη |

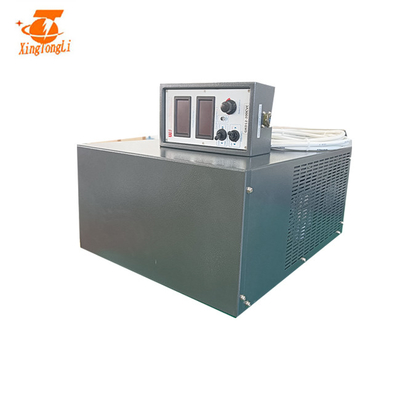

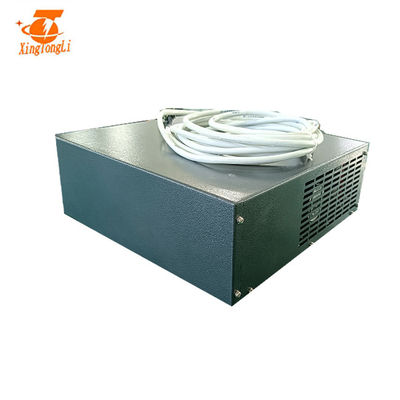

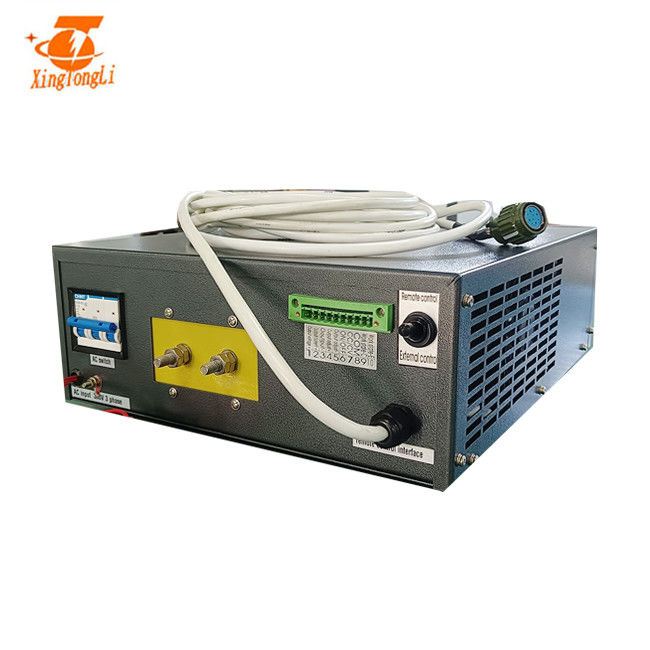

Εικόνα ΣΥΝΕΧΏΝ διορθωτών 12v 100a επένδυσης PCB IGBT:
Πώς να επιλέξει το διορθωτή επένδυσης πιάτων PCB;
Για να επιλέξει το PCB ο διορθωτής επένδυσης πιάτων έχει τρεις απαιτήσεις:
1, ανταποκρίνεται στις προδιαγραφές που απαιτούνται με τη διαδικασία επίστρωσης, συμπεριλαμβανομένης της ισχύος παροχής συνεχούς ηλεκτρικού ρεύματος, του δείκτη κυματοειδούς, του διευθετήσιμων ρεύματος και της σειράς τάσης, κ.λπ.
2, παροχή ηλεκτρικού ρεύματος αξιοπιστίας παροχής η ίδια ηλεκτρικού ρεύματος επένδυσης πιάτων PCB, η οποία αναφέρεται κυρίως στη δομή λογική, τα χαρακτηριστικά γνωρίσματα ασφάλειας και γραμμών, μέθοδοι ψύξης
3, απόδοση δαπανών παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος.
Ο καθοριστικοί τύπος επένδυσης και και τι είδους η παροχή συνεχούς ηλεκτρικού ρεύματος που οι δεξαμενές επένδυσης θα χρησιμοποιήσουν είναι η εφαρμογή και η πρώτη σημαντική εργασία στην παραγωγή ηλεκτρολυτικής επιμετάλλωσης. Υπάρχουν 2 μέθοδοι για να καθορίσουν την κατάλληλη παροχή συνεχούς ηλεκτρικού ρεύματος στην πραγματική παραγωγή επένδυσης:
Ένας: σύμφωνα με την υγρή λύση επένδυσης για να καθορίσει την πυκνότητα ρεύματος όγκου
Δύο: υπολογισμένος σύμφωνα με την περιοχή επένδυσης για να πάρει την πυκνότητα ρεύματος επένδυσης ανά μονάδα.
Η αποκαλούμενη πυκνότητα ρεύματος όγκου, αυτό είναι βασισμένη ανά λίτρο της λύσης επένδυσης που επιτρέπεται για να περάσει το μέγιστο ρεύμα για να ρυθμίσει την ολόκληρη τρέχουσα ένταση δεξαμενών επένδυσης, για να καθορίσει τη μέγιστη παραγωγή παροχής ηλεκτρικού ρεύματος και τη συμβατική παραγωγή.
μικρός διορθωτής 150A 12V ΣΥΝΕΧΟΎΣ επένδυσης IGBT με τα πλεονεκτήματα διεπαφών 4~20mA
υιοθετεί τον άμορφο πυρήνα, αποδοτικότητα μετασχηματιστών αύξησης, reduct η άνοδος θερμοκρασίας μετασχηματιστών, κόβει το βάρος διορθωτών, βελτιώνει τη σταθερότητα παροχής ηλεκτρικού ρεύματος, αξιοπιστία
Πυρήνας & δίοδος Schottky:
ικανότητα πυρήνων που επεκτείνεται 1,5 φορές
η schottky δίοδος επεκτείνεται 4 φορές
Πίνακας:
όλοι οι πίνακες ελέγχου έκαναν την επεξεργασία αντιδιαβρωτικού με την εισαγόμενη αμυντική τρία λάκκα
IGBT:
Η ικανότητα IGBT που επεκτείνεται 3 φορές, καθιστά την παροχή ηλεκτρικού ρεύματος πιό αξιόπιστη
1, τοποθετώντας το διορθωτή και κρατά τη σταθερότητα σωμάτων εξασφαλίστε καλό εξαερισμό. |
2, ελέγχοντας το διορθωτή υποβολής σε ανοδική οξείδωση καλύπτουν έξω εάν χαλαρώνοντας. |
3, συνδέοντας κοχύλι στο έδαφος για να αποτρέψει τη στατική ηλεκτρική ενέργεια. |
4, Conecting το καλώδιο εισαγωγής εναλλασσόμενου ρεύματος |
5, συνδέοντας τους φραγμούς χαλκού ΣΥΝΕΧΟΥΣ παραγωγής |
6, συνδέοντας το κιβώτιο τηλεχειρισμού διορθωτών, εάν ο τοπικός έλεγχος, πηδά αυτό το βήμα |
7, ανοίγουν το διακόπτη αέρα, κατόπιν οι ενάρξεις ανεμιστήρων για να περιστραφούν και το φως δεικτών δύναμης. |
8, δεξιόστροφο κουμπί ρύθμισης περιστροφής, αυξήσεις βαθμού βολτόμετρων, εργασία δείχνουν τον ελαφρύ φωτισμό. |
9, ρυθμίζουν το εξόγκωμα στο μέγιστο, κατόπιν το βολτόμετρο πρέπει να δείξει την εκτιμημένη τάση, ο τρέχων μετρητής δείχνει τον όγκο φορτίων αναλόγως. |
10, αποσυνδέουν το διακόπτη αέρα, κλείνουν το διορθωτή |
διαδικασία προϊόντων:
