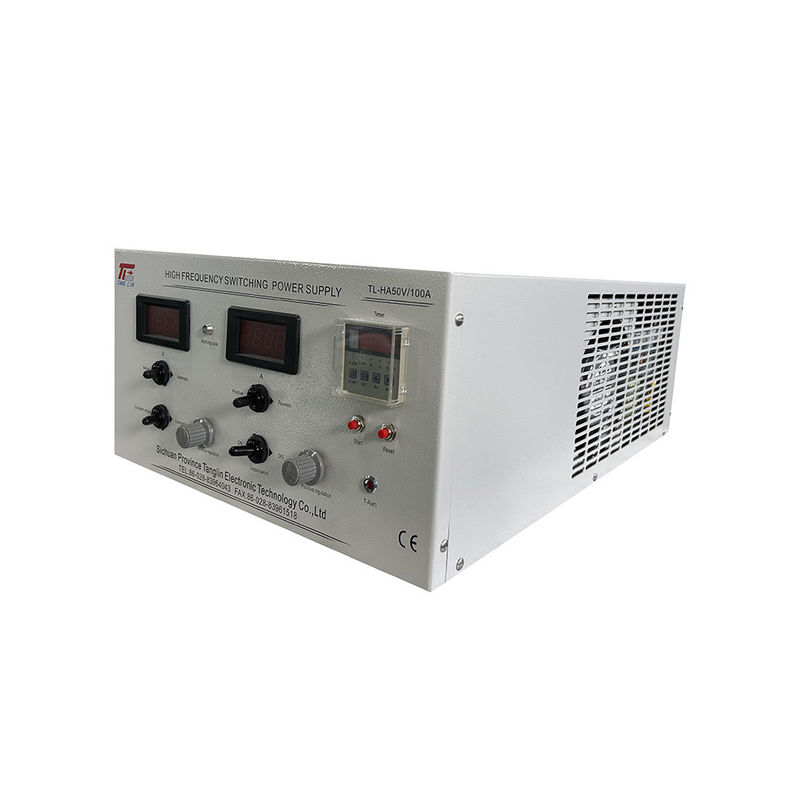

50V 100A Μονόφαιδικός αναστρέψιμος διορθωτής για ηλεκτροπληρωμή και μετατροπή πολικότητας ανωτισμού

τιμή παραμέτρου τάση εισόδου AC 220V ± 10% (μονοφασική, adaptive to 50/60Hz) Output Voltage DC 0-50V adjustable (Positive/negative polarity can be switched) Output Current DC 0-100A adjustable Maximum Power 5KW (50V × 100A) Reversing Function Supports manual/auto polarity switching (Period can be programmed) Efficiency ≥88% (High-frequency IGBT technology) Ripple Coefficient ≤1% (Low-noise output) Cooling Method Intelligent air cooling (Thermostatic speed regulation) Control Mode Local control panel + RS485 remote communication Protection Function Overvoltage/overcurrent/short circuit/overheat/phase loss protection Dimensions (Width×Height×Depth) 500×400×250mm (Compact type) Weight 45kg Working Environment -10℃ ~ 45℃, υγρασία ≤ 90% RH (χωρίς συμπύκνωση) II. Περιγραφή του προϊόντος Κεντρικές λειτουργίες Διοικητική ισχύς: Υποστηρίζει ταχεία εναλλαγή θετικής/αρνητικής πολικότητας (χρόνος αναστροφής < 1 δευτερόλεπτο),κατάλληλο για διεργασίες όπως η ηλεκτρολυτική γυάλωση και η αντιστροφή της ηλεκτροκάλυψης που απαιτούν περιοδική αντιστροφή. Έλεγχος υψηλής ακρίβειας: Η ανάλυση τάσης / ρεύματος φτάνει τα 0,1V/0,1A, κατάλληλη για σενάρια υψηλής ακρίβειας, όπως η ηλεκτροπληρωμή πολύτιμων μετάλλων (π.χ. χρυσοπλαστική, ασημιουργία).Ευφυής διάχυση θερμότητας: Ο ανεμιστήρας θερμοκρασίας ρυθμίζει αυτόματα την ταχύτητα ανάλογα με το φορτίο, με επίπεδο θορύβου < 60dB και υποστηρίζει συνεχή λειτουργία για 24 ώρες.Τεχνικά πλεονεκτήματα Τοπολογία IGBT υψηλής συχνότητας: Η απόδοση ≥ 88%, η οποία είναι 15% πιο ενεργειακά αποδοτική από τους παραδοσιακούς ευθυγραμμιστές με έλεγχο πυριτίου.διακόπτει αμέσως σε περίπτωση βραχυκυκλώματοςΕλαστικός έλεγχος: Υποστηρίζει την τοπική ρύθμιση του κουμπιού ή την απομακρυσμένη επικοινωνία RS485 (Επιλογικός έλεγχος αναλογικού σήματος 0-5V/4-20mA).:Ηλεκτρολυτική γυάλωση υλικών αλουμινίου, ηλεκτροχημικός καθαρισμός ανοξείδωτου χάλυβα.Ερευνητικά εργαστήρια: Έλεγχος των παραμέτρων της διαδικασίας για την ηλεκτροπληγή μικρών παρτίδων.

τιμή παραμέτρου τάση εισόδου AC 220V ± 10% (μονοφασική, adaptive to 50/60Hz) Output Voltage DC 0-50V adjustable (Positive/negative polarity can be switched) Output Current DC 0-100A adjustable Maximum Power 5KW (50V × 100A) Reversing Function Supports manual/auto polarity switching (Period can be programmed) Efficiency ≥88% (High-frequency IGBT technology) Ripple Coefficient ≤1% (Low-noise output) Cooling Method Intelligent air cooling (Thermostatic speed regulation) Control Mode Local control panel + RS485 remote communication Protection Function Overvoltage/overcurrent/short circuit/overheat/phase loss protection Dimensions (Width×Height×Depth) 500×400×250mm (Compact type) Weight 45kg Working Environment -10℃ ~ 45℃, υγρασία ≤ 90% RH (χωρίς συμπύκνωση) II. Περιγραφή του προϊόντος Κεντρικές λειτουργίες Διοικητική ισχύς: Υποστηρίζει ταχεία εναλλαγή θετικής/αρνητικής πολικότητας (χρόνος αναστροφής < 1 δευτερόλεπτο),κατάλληλο για διεργασίες όπως η ηλεκτρολυτική γυάλωση και η αντιστροφή της ηλεκτροκάλυψης που απαιτούν περιοδική αντιστροφή. Έλεγχος υψηλής ακρίβειας: Η ανάλυση τάσης / ρεύματος φτάνει τα 0,1V/0,1A, κατάλληλη για σενάρια υψηλής ακρίβειας, όπως η ηλεκτροπληρωμή πολύτιμων μετάλλων (π.χ. χρυσοπλαστική, ασημιουργία).Ευφυής διάχυση θερμότητας: Ο ανεμιστήρας θερμοκρασίας ρυθμίζει αυτόματα την ταχύτητα ανάλογα με το φορτίο, με επίπεδο θορύβου < 60dB και υποστηρίζει συνεχή λειτουργία για 24 ώρες.Τεχνικά πλεονεκτήματα Τοπολογία IGBT υψηλής συχνότητας: Η απόδοση ≥ 88%, η οποία είναι 15% πιο ενεργειακά αποδοτική από τους παραδοσιακούς ευθυγραμμιστές με έλεγχο πυριτίου.διακόπτει αμέσως σε περίπτωση βραχυκυκλώματοςΕλαστικός έλεγχος: Υποστηρίζει την τοπική ρύθμιση του κουμπιού ή την απομακρυσμένη επικοινωνία RS485 (Επιλογικός έλεγχος αναλογικού σήματος 0-5V/4-20mA).:Ηλεκτρολυτική γυάλωση υλικών αλουμινίου, ηλεκτροχημικός καθαρισμός ανοξείδωτου χάλυβα.Ερευνητικά εργαστήρια: Έλεγχος των παραμέτρων της διαδικασίας για την ηλεκτροπληγή μικρών παρτίδων.

Ι. Βασικές παραμέτρους

Αξία παραμέτρου
Η τάση εισόδου AC 220V ±10% (μονοφασική, προσαρμοστική σε 50/60Hz)
Η τάση εξόδου DC 0-50V ρυθμιζόμενη (μπορεί να αλλάξει θετική/αρνητική πολικότητα)
Δράμα εξόδου DC 0-100A ρυθμιζόμενο
Μέγιστη ισχύς 5KW (50V × 100A)
Υποστηρίζει χειροκίνητη/αυτόματη εναλλαγή πολικότητας (η περίοδος μπορεί να προγραμματιστεί)
Ενεργειακή απόδοση ≥ 89% (Τεχνολογία IGBT υψηλής συχνότητας)
Συντελεστής κυματισμού ≤ 1% (απόδοση χαμηλού θορύβου)
Μέθοδος ψύξης Ευφυής ψύξη αέρα (θερμοστατική ρύθμιση ταχύτητας)
Τρόπος ελέγχου Τοπικό πάνελ ελέγχου + τηλεπικοινωνία RS485
Προστατευτική λειτουργία Προστασία από υπερτάσεις/υπερτάσεις/μικροκυκλώματα/υπερθεσίματα/απώλεια φάσης
Περιβάλλον εργασίας -10°C ~ 45°C, υγρασία ≤ 90% RH (χωρίς συμπύκνωση)

ΙΙ. Περιγραφή του προϊόντος
Βασικές λειτουργίες

• Διορθωτική ισχύς: Υποστηρίζει ταχεία εναλλαγή θετικής/αρνητικής πολικότητας (χρόνος αναστροφής < 1 δευτερόλεπτο),κατάλληλο για διεργασίες όπως η ηλεκτρολυτική γυάλωση και η αντιστροφή της ηλεκτροκάλυψης που απαιτούν περιοδική αντιστροφή.
• Υψηλής ακρίβειας έλεγχος: Η ανάλυση τάσης / ρεύματος φτάνει τα 0,1V/0,1A, κατάλληλη για σενάρια υψηλής ακρίβειας, όπως η ηλεκτροπληρωμή πολύτιμων μετάλλων (π.χ. χρυσοπλαστική, ασημιουργία).
  Ευφυής διάχυση θερμότητας: Ο ανεμιστήρας με έλεγχο θερμοκρασίας ρυθμίζει αυτόματα την ταχύτητα ανάλογα με το φορτίο, με επίπεδο θορύβου < 60dB και υποστηρίζει συνεχή λειτουργία για 24 ώρες.
  Τεχνικά πλεονεκτήματα
• Τοπολογία IGBT υψηλής συχνότητας: Η απόδοση ≥ 88%, η οποία είναι 15% πιο ενεργειακά αποδοτική από τους παραδοσιακούς ευθυγραμμιστές με έλεγχο πυριτίου.
• Πολλαπλούς μηχανισμούς προστασίας: μειώνει αυτόματα την ένδειξη σε περίπτωση υπερφόρτωσης, διακόπτει αμέσως σε περίπτωση βραχυκυκλώματος και έχει επίπεδο προστασίας IP20.
• Ευέλικτος έλεγχος: Υποστηρίζει την τοπική ρύθμιση του κουμπιού ή την απομακρυσμένη επικοινωνία RS485 (Επιλογικός έλεγχος αναλογικού σήματος 0-5V/4-20mA).

Τυπικές εφαρμογές

• Επεξεργασία επιφάνειας: Ηλεκτρολυτική γυάλωση υλικών αλουμινίου, ηλεκτροχημικός καθαρισμός ανοξείδωτου χάλυβα.
• Ηλεκτροπληγή ακριβείας: επιχρίστωση χαλκού με μικροτρύπες σε PCB, επιχρίστωση χρυσού των συνδέσμων.
• Ερευνητική και αναπτυξιακή εργασία στο εργαστήριο: επαλήθευση των παραμέτρων της διαδικασίας για την ηλεκτροπληγή μικρών παρτίδων.
